PMVF永磁变频系列

  • 所属分类 : 常压(6bar-13bar)空压机

  • 更新时间 : 2019-03-13
  • 产品编号: PMVF永磁变频系列
  • 更多 0
产品介绍

**********************************************

PMVF系列螺杆式空压机

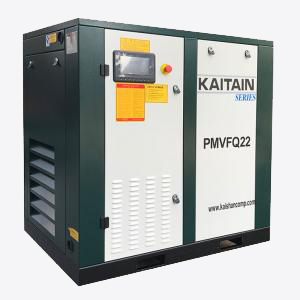

PMVF永磁变频螺杆空气压缩机

☆排气压力:0.6-1.0Mpa

☆排气量:2.37-14.3M3/Min

☆电机功率范围:15-75 Kw

**********************************************

订购热线:0512-50331304


1、螺杆主机研发及能效优势

开山永磁螺杆空压机主机的优点:

①排气端口与系统同步设计,经过优化的排气孔口,无需细分中、高压孔口。

②最佳的雾化效果和最佳的油气混合设计。

③独特的设计保证有效地释放排气封闭容积。

④高精度的加工与检测工艺,确保实现设计要求。

2、高效永磁同步电机优势之一

开山永磁同步电机因为采用特种稀土永磁材料,具有更高的转速、更宽的调节范围和更高的效率。

3、高效永磁同步电机优势之二

开山永磁同步电机效率极高,体现在电机自身发热量极低,因此开山高效永磁同步电机采用全封闭结构设计,从而彻底解决了尘埃杂质的侵害。普通永磁同步电机因为效率较低、发热量大,结构设计需要有散发开口,这种结构使得空气中的含铁尘埃会进入电机,日积月累会导致电机线圈失效。因此开山产品消除了一个巨大的故障隐患,可靠性更好、效率更高、寿命更长,噪音更低(开山37KW永磁变频螺杆空压机运行噪音低至65分贝)。

4、高效永磁同步电机优势之三

开山永磁同步电机耐热温度高达180℃,相比国内同类产品的120℃提升了50%,保证在任何情况下不会失磁。

5、高效永磁同步电机优势之四

开山永磁同步电机转子实现了稀土永磁化,所以无滑差,无电励磁、转子无基波铁、铜损耗。电动机无需从电网吸取激磁电流,功率因素接近1.调速精度高,调速误差在1/30000,极大降低了压缩机排气压力波动。

6、永磁变频控制技术优势之一

林怀宇博士2014年加入开山集团。林博士从事设备技术研发近30年,先后就职于澳大利亚,加拿大和美国,担任过工程师、研发副总裁等职务。产品用于航空航天设备核心部件。攻克出高速(高于两万转/分)及高效(效率97%)和高能量密度离心压缩机磁悬浮离心压缩机项目。

开山永磁变频螺杆空压机的控制技术由林博士携手瑞士某专业公司共同开发,专利设计的弱磁控制、压力控制以及简单稳定的永磁电机开环控制,适应多种恶劣工况,系统更加稳定。

7、永磁变频控制技术优势之二

无需转子转角位置传感器,既简化了系统,又提高了系统的稳定性。转矩在360度中任意角度补偿,实现完美的转矩控制。母线电压利用率大于93%,远超市场上的普通变频器。

8、永磁变频控制技术优势之三

高度集成控制。实现变频器和螺杆空气压缩机控制系统合二为一,采用先进的PID控制算法,加快了控制速度,提高了控制精度,为客户提供更稳定的供气压力。

9、开山永磁变频螺杆空压机其他技术优势之一

普通永磁变频螺杆空压机变频调节范围从25--100%。开山永磁变频螺杆空压机变频调节范围从15%-100%,调节范围更宽;实现供气压力范围更广(6.2-10Bar),可满足用户的不同压力需求。

10、开山永磁变频螺杆空压机其他技术优势之二

开山永磁变频螺杆空压机,转速双倍于国内现有的永磁变频空压机产品,保证在低转速运行时不会发生喷油现象,可靠性得到极大的提升。

11、开山永磁变频螺杆空压机其他技术优势之三

开山永磁变频螺杆空压机,转速双倍于国内现有的永磁变频空压机产品。与低速的永磁变频螺杆空压机相比,体积更小、重量更轻。而且在低速运行时,保证转子齿顶速度仍在最佳齿顶转速范围内,从而保持较高的容积效率和绝热效率,效率更高。

12、开山永磁变频螺杆空压机其他技术优势之四

开山永磁变频空压机是国内螺杆压缩机行业中唯一实现螺杆主机、同步电机、永磁控制电控同步设计,并且实现完美配合等优点。

13、开山永磁变频螺杆空压机其他技术优势之五

温控阀:所有机组都带温控阀,目标温度为87℃,机组启动后,风扇将会一直在运转,确保电机与变频器的冷却。

冷热区分开:通过隔板,使得机组内部分隔成。

常温区,温度与环境温度相同;

中温区,温度为环境温度+3-5度左右;

高温区,温度为环境温度+15度左右;

对温度敏感的电机、变频器,空滤都处于常温区,确保机组正常运行及更低的输入比功率。

开山永磁变频螺杆空压机与各类空压机的比较及区别

1、开山永磁变频空压机与普通工频螺杆空压机的区别

能效再高的工频螺杆空压机一旦偏离了额定工况,效率都会有幅度不等的下降,节能空压机也会变得不节能。开山永磁变频技术能够根据用气量的变化调节电机转速,进而调节排气量,使得在任何用气情况下空压机都能保持高效率。因而与普通工频螺杆空压机相比,当系统用气量波动时,永磁变频螺杆空压机就具有明显的节能优势,且波动越大节能效果就越明显,综合节能量可多达50%。

①、结构紧凑,体积小,极低的噪音(无冷却风扇结构)

②、效率高:采用稀土永磁材料,磁场强度大,永磁同步电机转子为永磁体,无需励磁,因此减少了定子电流和定子电阻的损耗。

③、启动转矩大,电流小,调速范围宽,调速精度高,调速误差在1/30000,永磁同步电机具有较低的惯性,转矩一定,响应速度快。

④、节能效果显著:转子实现了稀土永磁化,所以无滑差,无电励磁、转子无基波铁、铜损耗。其效率比同容量异步电动机提高5~12%。

⑤、适应性强:全封闭结构,消除尘埃杂质的侵扰可用于各种恶劣工况,甚至长期低速运转、频繁启动等场合

⑥、无转子损耗和发热,电机温升小。确保180℃不失磁。

⑦、免维护:结构无须使用轴承,从而消除了电机轴承故障点实现电机免维护。

2、开山永磁变频螺杆空压机与外挂变频器螺杆空压机的区别

普通螺杆空压机可以通过外挂变频器的方式调节电机转速,从而调节排气量,使得产气量与用气量相适应,达到节能的效果。但是普通螺杆空压机采用的电机都有额定转速、额定功率和额定效率,外挂变频器强行迫使空压机偏离额定转速。而普通电机一旦偏离额定转速,效率将大幅下降,偏离越多效率降幅越大。使用永磁变频电机的永磁变频螺杆空压机在任何转速下,都能保持极高的电机效率,因而节能效果远优于外挂变频器的普通螺杆空压机。

此外,外挂变频器的普通螺杆空压机的调节范围为40-100%,也就是说当偏离工况60%以上时,外挂变频器将无法调节电机转速,而开山永磁变频螺杆空压机调节范围为15-100%,也就是说开山永磁变频螺杆空压机偏离工况85%时还能正常工作。

①、从低速到高速,从低压力(6.2Bbar)到高压力(10bar)的全工况高效节能。

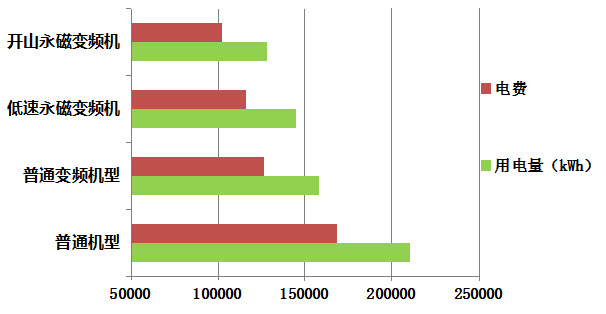

计算条件:37kW,平均负载60%,运行时间6000小时

②、满足客户多种压力需求,覆盖6.2-10 bar宽的压力范围。

③、完美匹配客户用气量,螺杆机产气量调节范围更广。

④、当客户用气压力降低时,可以实现多产气,这是市场上螺杆压缩机所没有的功能。

⑤、实现变频器和原有螺杆压缩机控制器的合二为一,加快了控制速度,提高了控制精度。


综合能效比解释

    在空调行业有个针对永磁变频新出台的能效指标叫综合能效,它计算方法是:负荷100%占2.3%,负荷75%占41.5%,负荷50%占46.1% 和负荷25%占10.1%。随着我国节能事业的不断发展,相信综合能效的评定标准也将会运用到空压机行业。用永磁变频螺杆空压机综合能效数据对比普通的螺杆空压机的能效数据,就可以清晰地看到永磁变频螺杆空压机巨大的节能优势。
